컴퓨터 커넥터 및 포트 종류들 정리



컴퓨터 본체와 주변기기를 연결할 때 적합한 커넥터와 포트 종류들을 공부해 보았습니다. 이런 부분은 무지하여 모양과 부르는 규격명정도만 파악하기로 하여 정리가 잘된 2개의 사이트 자료를 개인적으로 보기 편하게 정리했습니다.



이 포스팅은 모니터와 관련된 부분을 중심으로 정리합니다.



컴퓨터 출력 단자의 모양 확인(디스플레이)

컴퓨터 출력 단자에 대한 자세한 정보는 사용 설명서나 제조사 홈페이지를 통해 참조하시면 되고, 모니터 제조사 홈페이지에서도 정보를 얻을 수 있습니다. 하지만 개인적으로 이런 정보를 알아보고자할 때 쉽게 찾아 볼수 없어 이번 기회에 모양, 이름, 특징 등을 알아 보겠습니다.



규격명			단자 모양			OS 및 특징
DisplayPort(DP)						- Windows에서 사용 - 음성신호와 영상신호 동시에 전송
Thunderbolt / Thunderbolt 2 / Mini DisplayPort(mini DP)						- Mac 전반에 사용 - 일부 Windows에서 사용 - 음성신호와 영상신호 동시에 전송
Thunderbolt 3 / USB Type-C						- 최신 Mac에 사용 - 일부 Windows에서 사용 - 음성신호와 영상신호 동시에 전송
HDMI						- Windows / Mac 전반에 사용 - 음성신호와 영상신호 동시에 전송
DVI						- 디지털 커넥터 - 영상신호만 전송 - 싱글링크와 듀얼링크(전송 속도 차이) - Windows에 사용 - Power Macintosh G4 MDD이후의 데스크탑 - Mac 및 초기 MacBook Pro, Mac mini에서 사용
D-Sub 15pin (VGA / RGB)						- 아날로그 커넥터 - 영상신호만 전송 - Windows에 사용 - Power Mac G4 Quicksilver이전 Mac에 사용



모니터  케이블

DVI 케이블				DisplayPort 케이블		Mini DisplayPort - DisplayPort 케이블		HDMI 케이블
(싱글링크)		(듀얼링크)



모니터 변환 어댑터(젠더)

Mini DisplayPort - DVI 변환 어댑터					HDMI - DVI 변환 어댑터
PC 측 : Mini DisplayPort  /  모니터 측 : DVI					PC 측 : Mini DisplayPort  /  모니터 측 : DVI

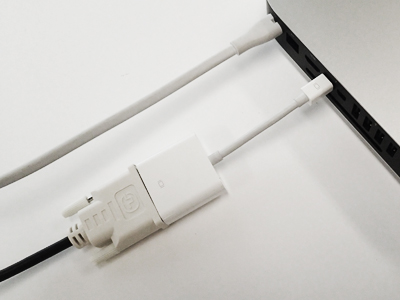

연결 예제



---

---

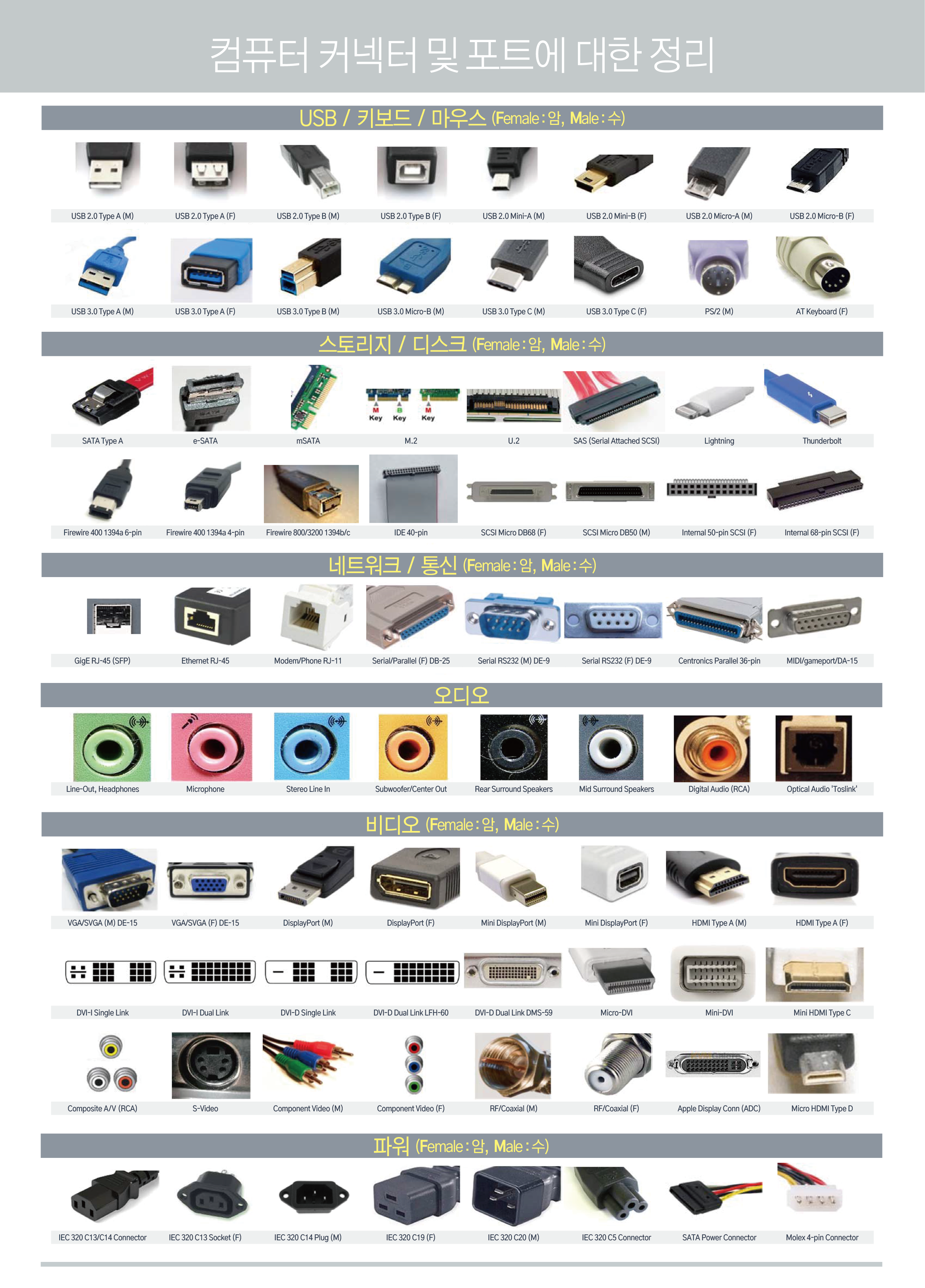

인터넷 검색 중 커넥터와 포트에 대해 자세하게 정리된 사이트가 있어 나름 재정리했습니다. 원본이 필요하시면 아래 링크된 사이트에서 다운 받으시면 됩니다.



무단 복제는 안됩니다(출처 - https://www.prrcomputers.com/blog/ultimate-connectors-chart/).







이번 포스팅은 이미지 위주로 마무리합니다. 전문적인 지식이 필요한 부분이라 저와 같은 초보자에게 이 정도 정보만 있으면 될 것 같습니다.





이 포스팅을 작성하는데 참조한 사이트입니다. 이 자리를 빌어 감사의 인사드립니다.
https://www.prrcomputers.com/blog/ultimate-connectors-chart/
삼성디스플레이_디스플레이 커넥터 종류   news.samsungdisplay.com/15163
에이조 홈페이지  www.eizo.co.jp/support/compati/monitor/computer/index.html
